項目描述◆ Project Description

　　天津茱莉亞學院坐落于中國天津?yàn)I海區于家堡金融區，是一座集演出、排練、研究和互動展覽于一體的藝術中心，設有多處公共空間，旨在歡迎公眾參與到音樂創作過程及表演。天津茱莉亞學院是中國首家授予美國認證音樂碩士學位的表演藝術機構。這所新學院還提供面向8至18歲學生的星期六大學預科課程、面向?qū)I(yè)人士和成人的繼續教育課程、面向各年齡層音樂學生的公共教育課程，以及公開演出。學院的主體建筑面積達 32,500平米，位于天津?yàn)I海新區于家堡金融區，由迪勒·斯卡菲狄歐與倫佛洛建筑事務所（Diller Scofidio + Renfro）設計，這家建筑事務所曾負責2009 年茱莉亞學院標志性的紐約校區的擴建項目。

　　主體建筑由四座多立面面場館組成，內設一座690個座位的音樂廳、299個座位的演奏廳、225個座位的黑盒劇場以及行政、教職人員和排練空間。五座玻璃廊橋橫跨于開闊的公共空間之上，而公共空間則將建筑與四周的公園融為一體，便于學生、游客和音樂會觀眾相互交流，放松身心并欣賞學生排練和進行非正式演出。玻璃廊橋內設有普通教室、教學工作間和練習室，便于外界看到和聽到室內對音樂的探究過程，同時鼓勵學生、教師和來訪者進行互動交流。

　　學院利用領先的電信和視頻會議技術，確保茱莉亞學院天津校區和紐約校區的師生保持緊密聯系和協作。例如，茱莉亞幻想空間是一個數字連接的展示空間，能夠舉辦由茱莉亞學院兩個校區共同呈現的直播音樂會。

▲一層平面圖 © Diller Scofidio + Renfro

主要特色◆ Major Features

　　四座場館作為學院主建筑的基石，玻璃廊橋延展于開闊的無柱公共空間之間，而公共空間則將建筑與周圍的公園融為一體。

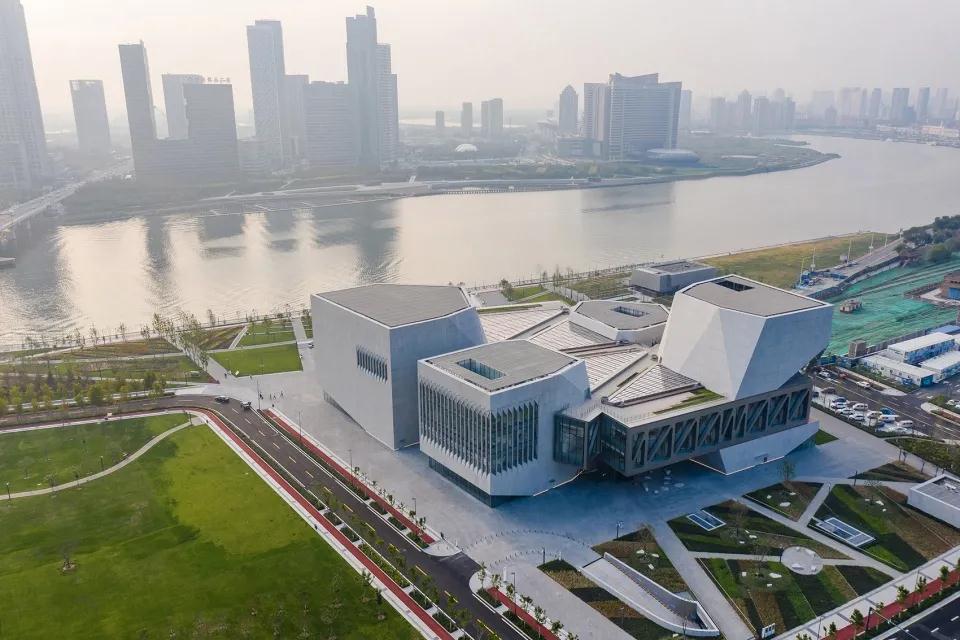

▲朝海河的方向鳥瞰校園 © 張超

　　大型步道系統縱橫交錯于北廣場的一系列花園之間，便于來自北面高鐵站、東面公園、西面城鎮廣場和南面河濱的來訪者通行；北廣場與Hargreaves Jones合作設計。

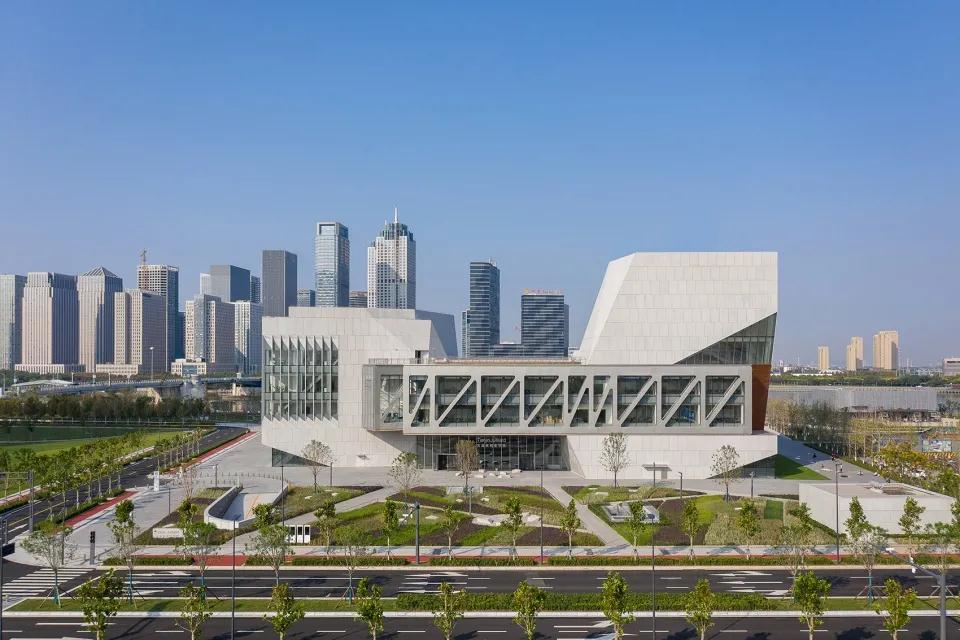

▲從高鐵站望向建筑北立面 © 張超

　　作為茱莉亞學院的演出和活動場所以及社區空間，廣場設有臺階式形似鋼琴琴鍵的座位和園林綠化。淺淺的倒影池與附近的海河形成呼應，呈現了建筑和天空倒影的獨特瞬間，并平添一份驚喜元素，來訪者恍若行走于水面上。

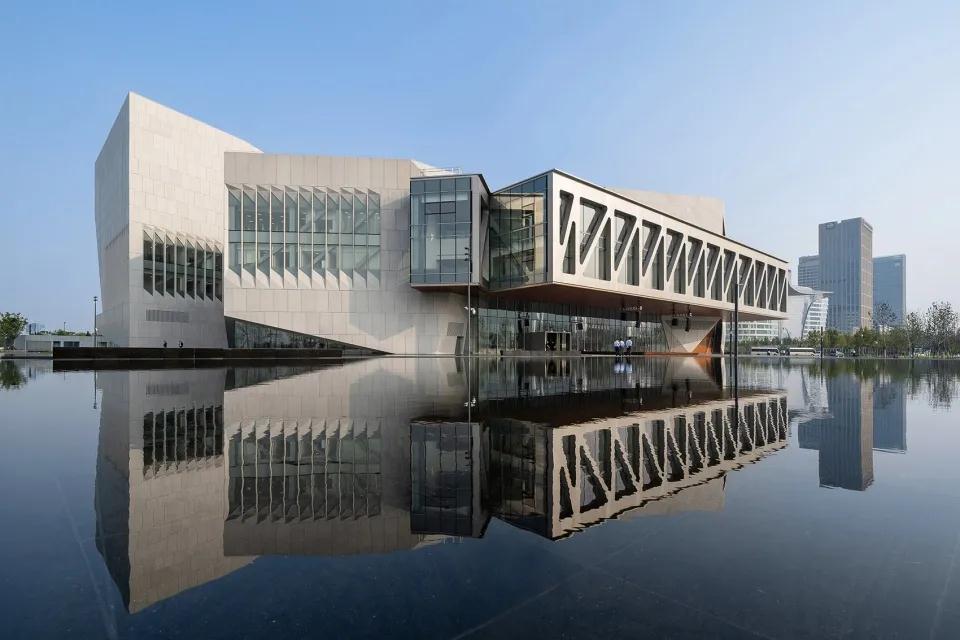

▲南廣場倒影池日景 © 張超

　　中堂這片開闊的無柱空間面積2,260平米（24,000 平方英尺），位于地面首層，設有四個裝有天窗的中庭，便于陽光直達位于地下層的咖啡館、園林座椅和傾斜式大看臺，這也是紐約茱莉亞學院的一大特色。中堂設有六個入口，可進入所有三個音樂場館，同時設有可供市民和來訪于家堡地區的游客全年使用的公共空間。

　　五座玻璃廊橋延展于場館之間，內設兩層教學空間，包括12間普通教室、23間教學工作間和86間不同面積的練習室，從下面的中堂可以看到各個室內空間。在廊橋交匯處，學生們可以聚集在私密的雙層高休息室，欣賞城市或海河全景。

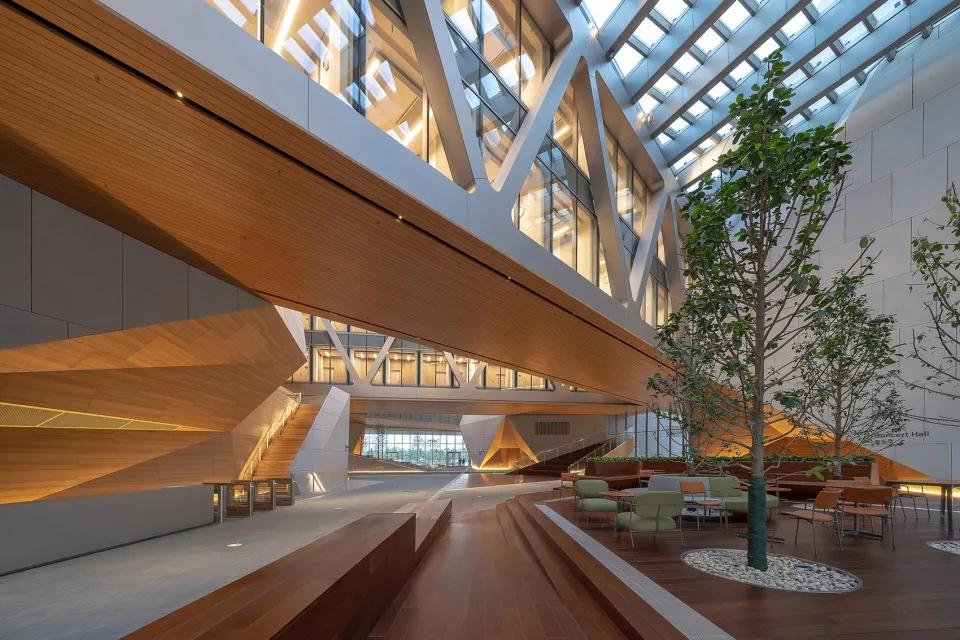

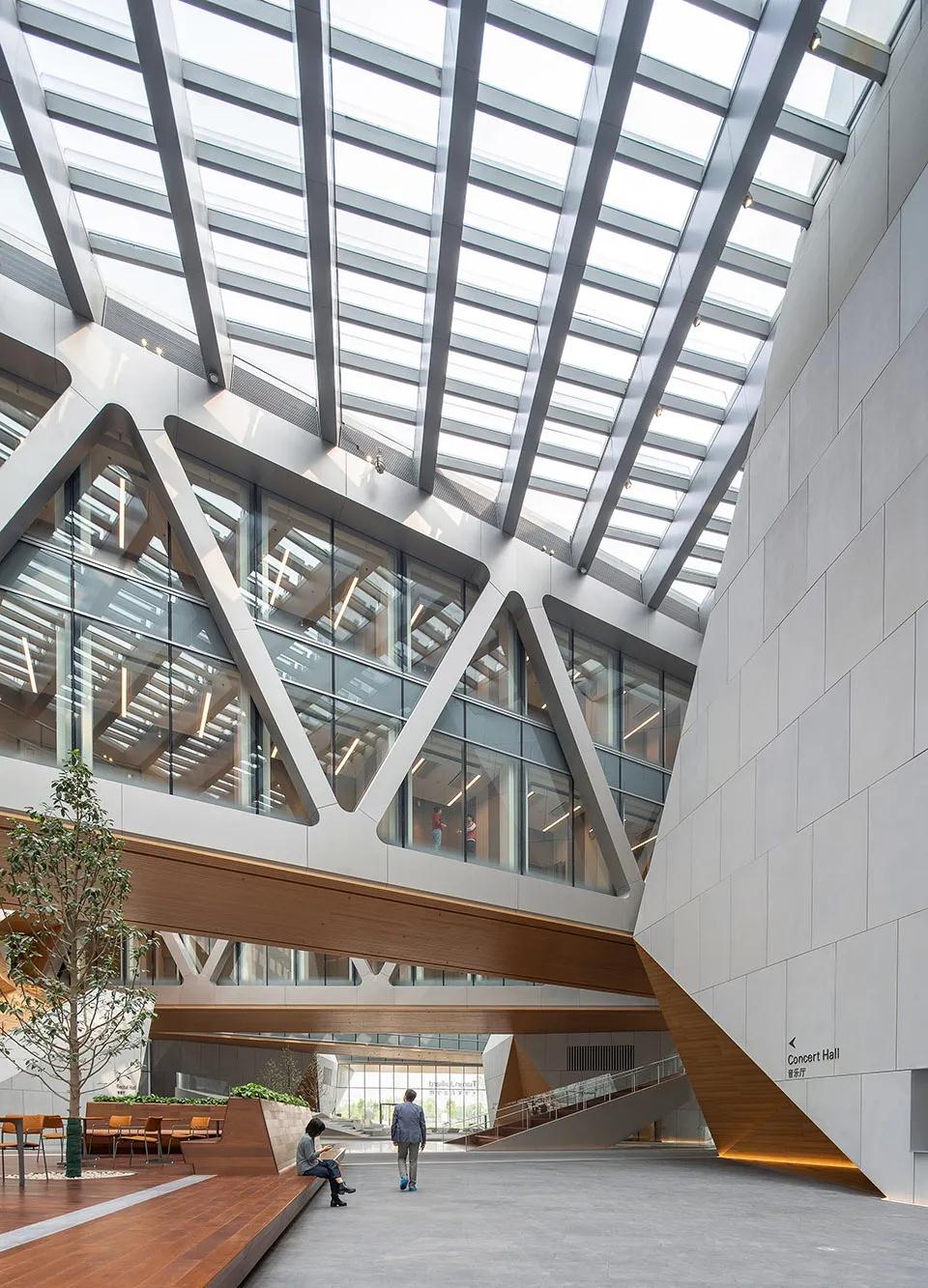

▲中堂和廊橋 © 張超

場館◆ Pavilions

　　音樂廳：位于負一層的音樂廳面積810平米，是學院的主要演出場所，設有690個座席，包括80個包廂。環繞式布局有助于觀眾和表演者之間建立更加密切的關系。音樂廳配備機械化木制舞臺升降系統，可以實現各種舞臺布局轉換。大廳采用桉木飾板包覆，營造出溫馨的混響環境。拉起玻璃幕墻上的電動遮陽簾，即可將海河作為演出的壯麗背景。機械化高架照明裝置可為音樂會舞臺和音樂家提供最佳的照明效果。

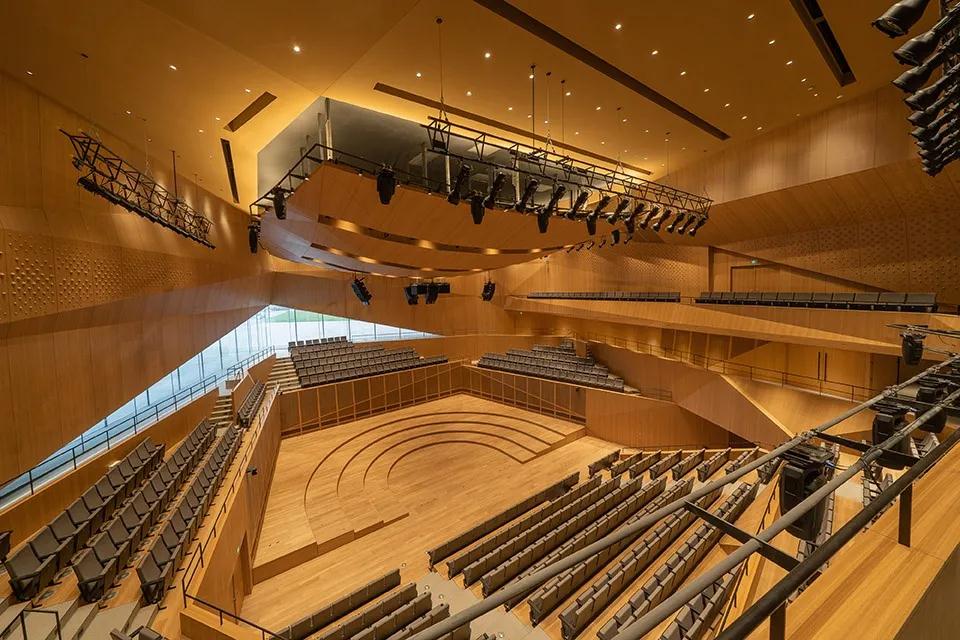

▲音樂廳 © 張超

　　演奏廳：位于負一層440平方米的演奏廳是學院的主要音樂表演場所，幾乎不間斷地舉辦師生獨奏會。演奏廳采用桉木鑲板包覆和環繞式布局(此設計在私密的演奏廳中很少見)，設有299個座席、14米x6米舞臺。透過舞臺后面的玻璃幕墻，可以俯瞰附近的公園和倒影池。

　　黑盒劇場：位于負一層400平米的黑盒劇場專為多媒體表演、獨奏會、小合奏和室內歌劇以及舞蹈演出而設計。劇場設有225個座席，包括伸縮座椅和架空鋼絲繩網，便于靈活布局觀眾座席和照明。

　　大排練廳：位于負一層三座110平米的排練廳既可作為教育空間，也可作為演出空間，配備實時錄音設備。排練廳與音樂廳和演奏廳舞臺都位于負一層，便于大型樂器在各個空間之間輕松轉移。

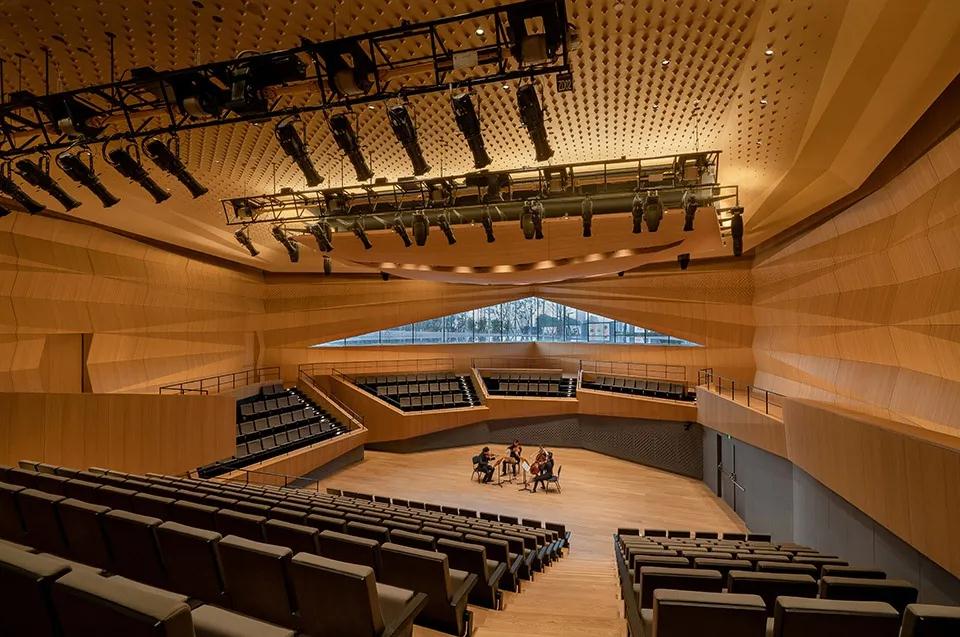

▲演奏廳排練場景 ©張超

　　茱莉亞幻想空間(負一層)是一個多方面的數字學習環境，可以探索音樂、舞蹈和戲劇等內容豐富的藝術形式，并為公眾提供了解茱莉亞的獨特機會。這個810平米(8,800平方英尺)的專用空間設有精心策劃的交互式展示項目，結合虛擬現實和索尼提供的其他尖端技術，將帶來令人興奮的音視頻體驗。

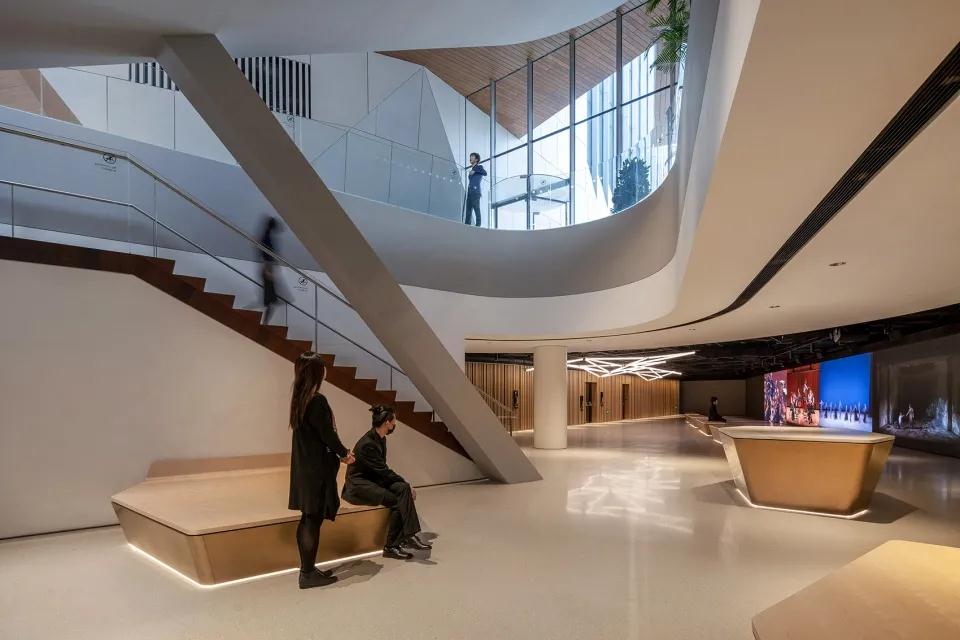

▲茱莉亞幻想空間 © 張超

　　四座場館中，有三座場館的2、3和4層設有行政辦公室。這些樓層采用開放式辦公室布局，配備寬敞的前庭，便于采光。

　　樂團排練廳(4層)270平米的排練空間位于主音樂廳上方，通往屋頂露臺，可欣賞海河美景。除了可容納整個管弦樂團進行排練外，這個空間還可以用作多功能迎賓廳和活動空間，舉辦各種活動，包括120人的晚宴。通過多立面木飾板包覆的外部樓梯可直達地面層。

　　位于4、5層的圖書館面積560平米，配備有閱覽室、資料室以及計算機和多媒體站，供教職員工使用。從下面的閱覽室可透過玻璃地板可以看到5層開放式書架。樂團排練廳外的公共屋頂露臺上點綴綠植、鋪砌路和長凳，并可欣賞到附近海河的景色。

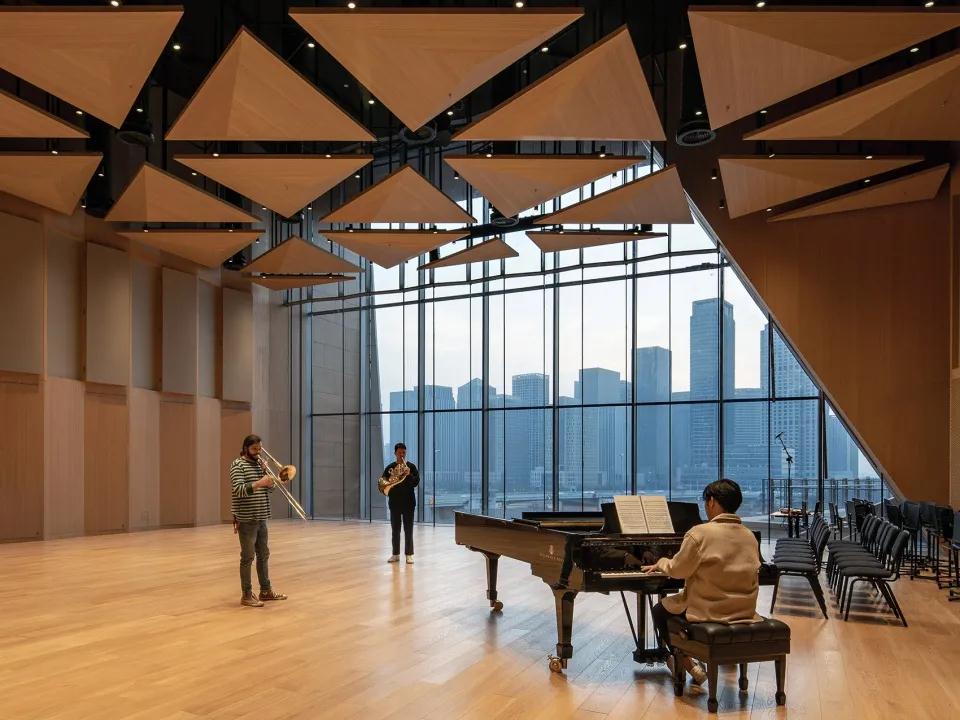

▲樂團排練廳 © 張超

聲學性能◆ Acoustic Performance

　　與 Jaffe Holden(同時也是茱莉亞學院紐約校區的聲學設計公司)合作設計，天津茱莉亞學院旨在滿足世界一流的聲學隔音要求，同時不影響建筑的開放性和透明度。天津茱莉亞學院在所有可測聲學標準中達到最高聲學性能，包括接近人類聽力閾值的NC-15背景噪聲水平。許多在紐約茱莉亞學院成功應用的戰略性材料、表面處理工藝和空間結構也在天津校區得到應用。

　　兩個校園共同采用的策略包括盒中盒隔音技術和可調節聲學幕簾，擁有相同規格的演出廳座席，并在練習室和教學區裝配相同的定制鋼制隔音門。音樂廳通過采用巨型彈簧基座而獲得隔音效果，同時舞臺下方的聲學諧振室可增強大提琴和低音提琴的音效。天津茱莉亞學院的音樂廳也采用了與Alice Tully Hall舞臺后墻和側墻相似的獨特的擴散錐體，來擴散樂聲并提升音調平順度。樂團排練廳采用了與紐約校區相同的翻轉式木墻飾板，以便 針對各種演出或排練對室內進行微調。

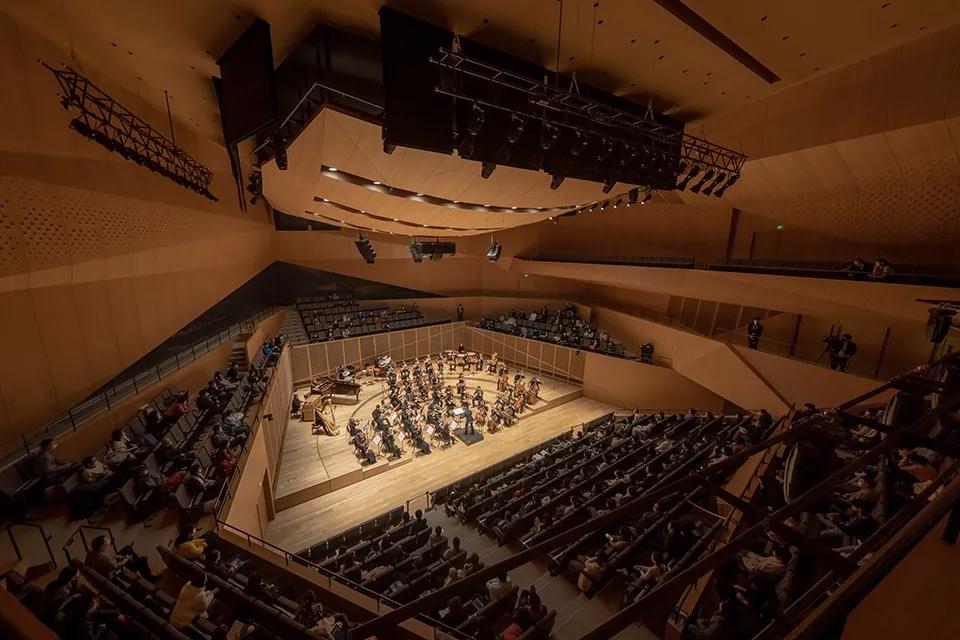

▲演出中的音樂廳 ©張超

　　為促進中堂訪客與練習室學生之間的視覺和聽覺聯系，廊橋玻璃經過特別設計，以便練習室的樂聲適度傳入中堂，而當中堂的聲音穿透吸音的練習室時，則會被壓低。中堂音效通過廊橋下的木板條吸音拱腹、各演出大廳入口處的微孔木墻飾板和頂壁吸音石膏板進行調節。

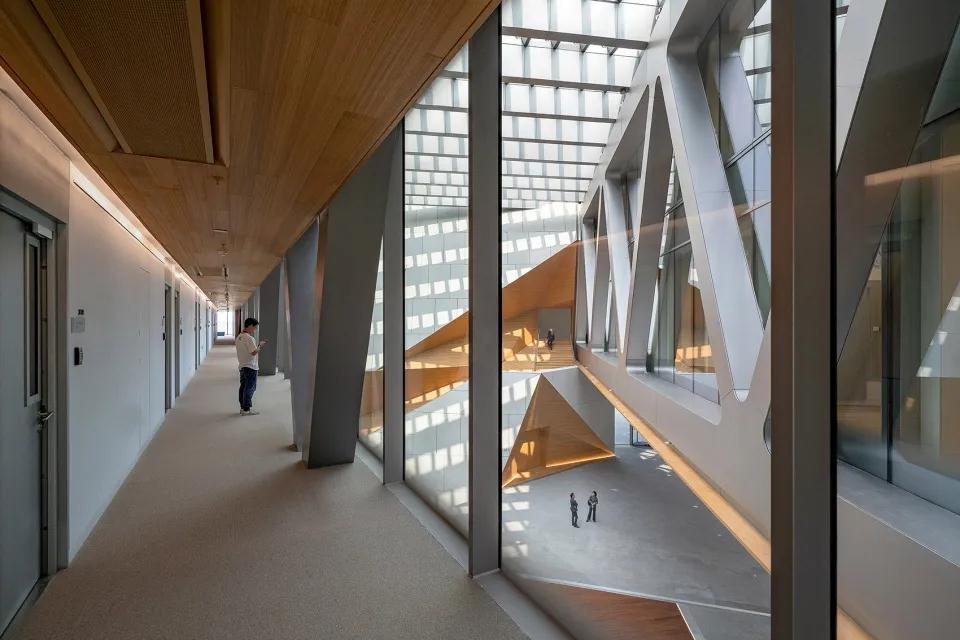

▲從廊橋俯瞰中堂 ©張超

建筑材料◆ Building Materials

　　建筑外部材料和包材包括高性能玻璃組件、噴砂不銹鋼、玻璃纖維混凝土(GFRC)和Parklex木紋板。中堂中的各個場館墻壁采用外墻使用的玻璃纖維混凝土包覆。廊橋采用三層玻璃的中空玻璃單元(IGU)圍護系統，從中堂和公共空間可以看到廊橋中的活動。石塊鋪砌的地面從中堂一直延伸至外部廣場，從而將室內與室外融為一體。

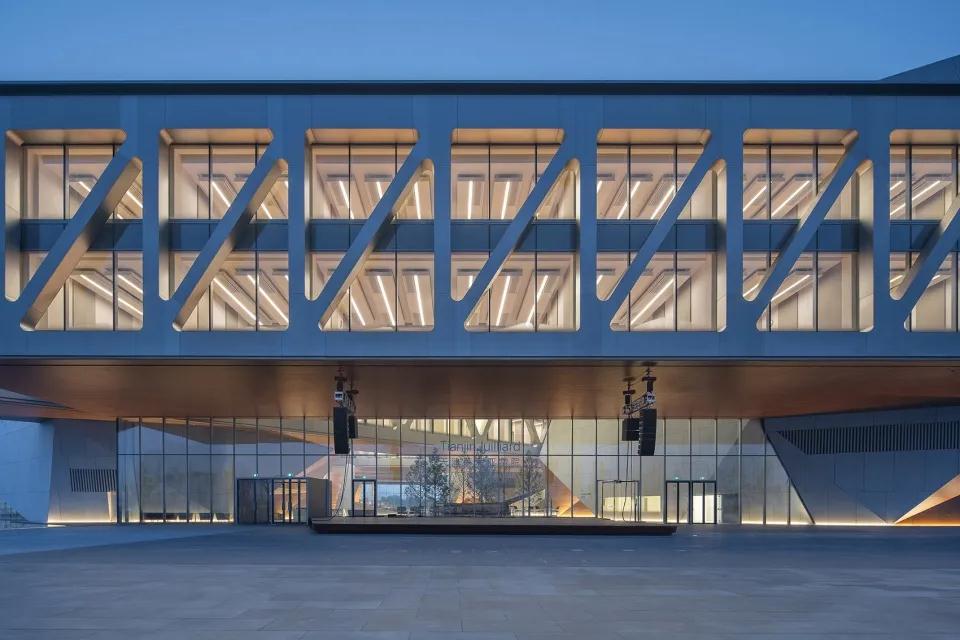

▲建筑南立面 © 張超

可持續性◆ Sustainability

　　大型天窗讓陽光直射到中堂，為通常種植在戶外的植物提供充足的光照。外部遮陽板可控制光照。通過在結構基礎樁內管道的水循環冷卻輻射地板，來降低太陽熱能的增溫效果。這種簡單的低科技含量解決方案實現了中堂和廊橋的建筑設計意圖。具有能量回收功能的專用戶外空氣系統，加上輻射加熱和冷卻面板，為大型演出空間之外的所有其他空間提供了氣候調節功能。音樂廳和演奏廳采用地下置換通風，以提高空氣質量、舒適性和節能性能。

▲中堂天窗剖面細節 © Diller Scofidio + Renfro

結構特征◆ Structural Features

　　ECADI和Arup工程師力求將獨特的主要空間及連接廊橋整合成單一的結構，沒有變形接縫。從結構角度來看，其成果基本上是一棟單一建筑，而不是一系列緊密相連的較小建筑和廊橋組成的更常規方案。由于消除了變形接縫，外部飾面材料可以充分發揮其表現能力，同時外部圍護結構的天氣防護性能得以改善。此外，項目作為單一結構可提供最大的抗風、抗震效果。由于地方建筑規范更傾向于支持常規方案，所以項目小組進行了廣泛的分析，以證明整體性結構將提供更有效的性能。

　　橫跨于無柱中堂上方的廊橋桁架達50-60米 (165-200英尺)，由場館中的支柱和支承架提供支撐。廊橋的修建依托于場館之間的互連結構以及 10米(32英尺)桁架。每個場館還設計了懸挑梁，以展示內部的活動，由作為后跨以防止傾覆的廊橋桁架提供支撐。為提供最佳的聲學性能，將演奏廳和音樂廳作為主結構內的獨立建筑而建造，僅通過基座處的大型隔音彈簧連接。

▲南北剖面圖 ©Diller Scofidio + Renfro

▲南廣場倒影池夜景 © 張超

▲負一層平面圖 ©Diller Scofidio + Renfro

▲二層平面圖 ©Diller Scofidio + Renfro

▲四層平面圖 ©Diller Scofidio + Renfro

▲東西立面圖 ©Diller Scofidio + Renfro

▲演奏廳雙層立面細部剖面 ©Diller Scofidio + Renfro

項目信息

項目名稱：天津茱莉亞學院

建筑設計: Diller Scofidio + Renfro

面積: 32500 m2

項目年份: 2021

攝影師: 張超

建筑設計:Diller Scofidio + Renfro

執行建筑師:華東建筑設計研究總院

聲學設計:Fisher Dachs Associates

立面顧問:Front

AV/IT:Shen Milsom Wilke

幕墻玻璃:Luoyang North Glass Technology Co., Ltd

表皮木飾面:Parklex International S.L.

表演廳木貼面:SanFoot

重要里程碑

1969 年：茱莉亞音樂中心遷入紐約林肯中心新址，由 Pietro Belluschi 設計。

2003 年：DS+R 承接茱莉亞音樂學院翻新和擴建項目。

2009 年：DS+R 完成紐約林肯中心翻新和擴建項目。

2014 年：DS+R 承接天津茱莉亞學院項目。

2017 年：天津項目開始現場施工。

2018 年：完成建筑鋼結構工程。

2020 年：施工完工，天津茱莉亞學院于10月26日開始招生。

關于DS+R

Diller Scofidio+Renfro(DS+R)成立于1981年，是一家總部位于紐約的跨學科設計工作室。專注于文化和公民項目，DS+R工作涉及機構不斷變化的作用和城市的未來。DS+R完成了紐約最大的兩項建筑和規劃舉措城市近代史：高線與林肯表演藝術中心的改造。在2019年，工作室完成了兩個重要的文化項目。
